一、问题描述

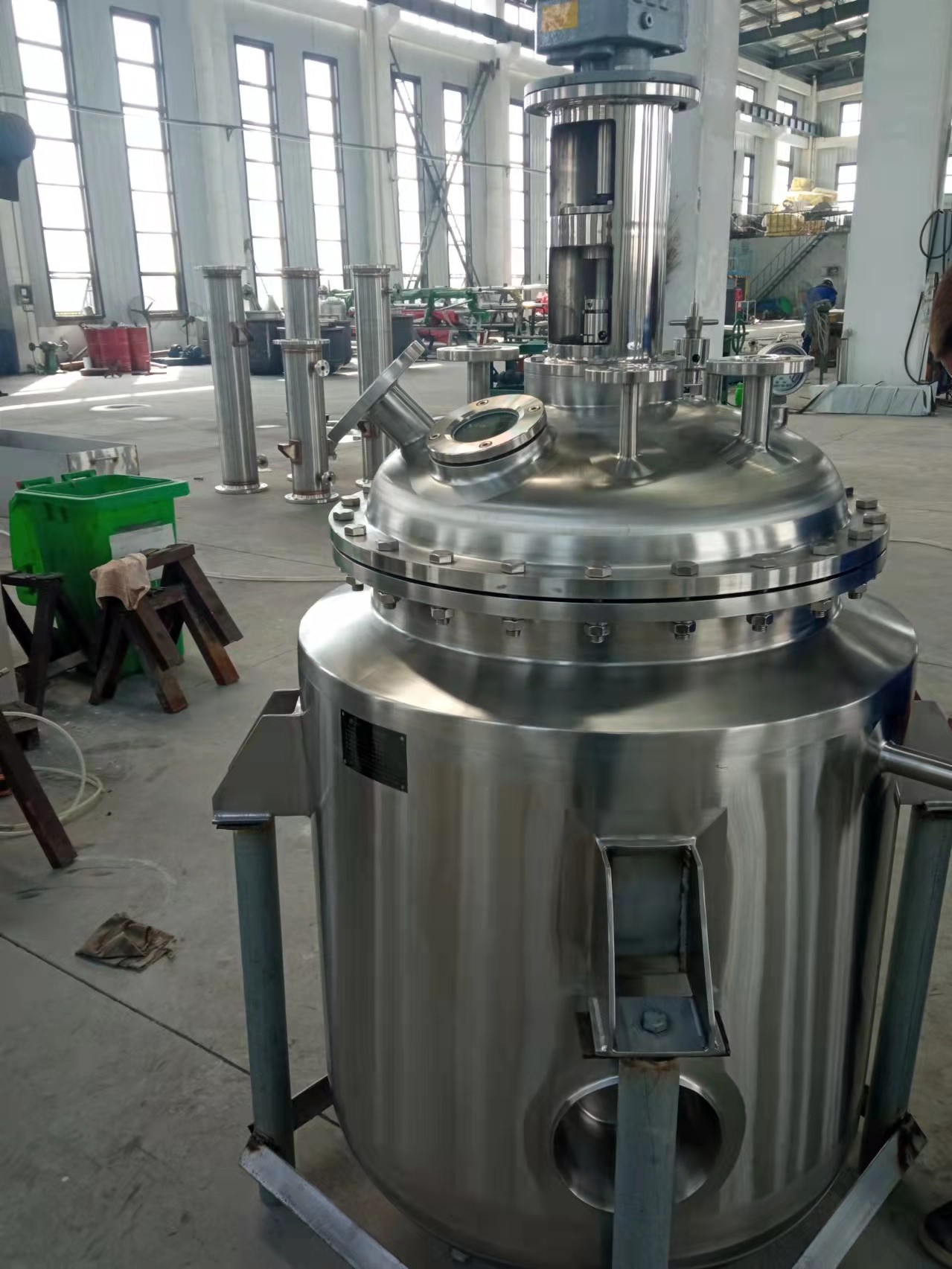

某化工企业新材料车间共有8台不锈钢氢化反应釜，单台容积6m³，设计压力1.6MPa，工作介质为易燃易爆物料。根据工艺要求，每批次反应结束后需对釜内进行清洗、催化剂更换或内壁检查，平均每台釜每周开盖检修2~3次。
在改造前的两年内，该车间曾发生两起未遂的“带压开盖”事件：
- 事件一：操作工在排料后未等待压力表回零，凭经验认为“应该没压了”，直接松动人孔螺栓，少量残余物料喷出，造成附近一人手臂轻微化学灼伤。
- 事件二：中控室DCS显示釜内压力已降至0.02MPa，但现场压力表因堵塞显示0.15MPa，操作工误信DCS数据，开盖瞬间气体冲出，所幸无人受伤。
事后分析暴露出现有安全管理的两个根本缺陷：
- 依赖人员确认：标准操作程序（SOP）要求“压力表归零后方可开盖”，但无任何物理手段阻止违章行为。
- 泄压与开盖无联锁：泄压阀、放空阀与人孔盖之间没有任何机械或电气联系，操作工可以绕过任何步骤直接拆盖。
该车间安全总监在一次集团安全视频会上表示：“我们不能总是靠‘提醒’和‘处罚’来防止带压开盖，必须从硬件上让错误操作根本执行不了。” 2023年8月，企业设备部与安全部联合立项，寻找可靠的联锁解决方案。
二、沟通对接
皮斯安（广州）安全技术有限公司接到需求后，由华中区技术经理王志刚带队，三次前往该化工企业现场，与以下人员进行对接：
- 车间安全总监李工：要求联锁系统必须满足本安防爆要求（Ex ia IIC T4），且在任何情况下（包括断电、仪表故障）不能产生额外的安全隐患。
- 设备部工程师赵工：提出不能改造反应釜本体（不能在人孔法兰上钻孔），只能加装于外部操作件；并且不能延长正常检修时间超过15分钟。
- 一线班组长孙师傅：抱怨“锁越多越麻烦”，要求钥匙操作直观、防尘耐腐蚀，戴手套也能轻松完成。
皮斯安团队现场测绘了各台反应釜的放空阀、压力变送器位置及人孔盖螺栓尺寸，并提交了《氢化反应釜带压开盖联锁改造技术方案》，明确使用“压力开关+电磁钥匙盒+机械编码锁人孔罩”的三位一体方案。双方约定先在一台备用反应釜上进行样机测试，验证通过后再推广。
三、解决过程
1. 方案设计
皮斯安提出的核心逻辑为“泄压前钥匙不可得，压力不到零盖不可开”，具体包含以下组件：
- 压力检测单元：在原压力变送器旁并联一只独立的机械式压力开关（设定值0.02MPa，低于此值输出干接点信号），与DCS压力信号冗余。
- 电磁钥匙盒：安装在反应釜操作平台旁，内部存放一把“人孔盖钥匙”。电磁钥匙盒的得电解锁条件为：压力开关信号为“已泄压”（<0.02MPa）且放空阀处于全开位置（通过阀门限位开关检测）。
- 机械编码锁人孔罩：定制一个不锈钢罩壳，罩住人孔盖的紧固螺栓（只需罩住其中2~3颗关键螺栓），罩壳上有一个机械编码锁，必须插入“人孔盖钥匙”才能打开。打开后钥匙被卡在锁内无法拔出（钥匙交换原理），直到重新锁上罩壳才能取出钥匙。
操作流程：
① 检修前，操作工先打开放空阀（确认阀门已全开）。
② 等待压力开关信号变位，电磁钥匙盒自动解锁（绿色指示灯亮）。
③ 拔出“人孔盖钥匙”。
④ 用该钥匙打开人孔罩上的机械编码锁，取下罩壳，正常拆螺栓开盖。
⑤ 检修完毕，合上罩壳并锁闭，钥匙拔出归还电磁钥匙盒，此时放空阀方可关闭，系统恢复待机。
任何一步顺序错误或压力未到零，均无法取出钥匙，从而从物理上杜绝带压开盖。
2. 样机测试与改进
首台样机在1号反应釜上安装后，进行了为期两周的模拟测试，暴露出三个实际问题：
- 问题一：机械式压力开关在物料黏附后偶尔卡滞，压力已泄至0.01MPa但开关未动作。皮斯安更换为耐腐蚀隔膜式压力开关（哈氏合金膜片），并增加一个现场手动复位按钮（仅在开关故障且双人确认压力表归零时可旁路，旁路动作会被记录在存储卡中）。
- 问题二：班组长反映电磁钥匙盒在潮湿环境中按钮不耐用。皮斯安将按钮改为防爆不锈钢按钮（防护等级IP66），并增加钥匙盒内部的硅胶干燥剂更换窗口。
- 问题三：人孔罩罩住3颗螺栓后，拆装时需额外多花时间约8分钟，班组长表示可以接受（原计划允许15分钟）。但为优化效率，皮斯安将罩壳设计为快开式搭扣，无需完全取下，只需旋转90°即可露出螺栓，时间缩短至3分钟。
3. 培训与应急旁路
皮斯安为车间编制了以下交付物：
- 《反应釜钥匙联锁操作卡》（防腐蚀PVC板，固定在每台釜的操作柱上）。
- 紧急解锁预案：若电磁钥匙盒断电或压力开关损坏导致无法取钥匙，需由当班班长和安全员共同使用“紧急管理钥匙”（存放于车间安全办公室双人双锁柜内）进行旁路，同时填写《联锁旁路记录单》，并在24小时内修复联锁。
- 故障排查手册：常见报警代码及处理步骤（如E01-压力开关超时、E02-阀门限位未到位等）。
四、应用效果
2024年1月，首台样机通过验收；同年3月，其余7台反应釜完成改造。截至2025年4月，系统运行满一年，效果显著：
- 安全指标：车间实现连续400天“零带压开盖”事件。安全部抽查发现，曾有一次操作工试图在泄压未完成时强行拔钥匙（电磁钥匙盒未解锁），被联锁阻止并触发声光报警，事后调查避免了一起潜在事故。
- 效率指标：单台釜检修准备时间由改造前的平均25分钟（含多次反复确认压力）降至20分钟，反而缩短了20%，因为不再需要反复签字、核实压力表，操作工可以放心按流程执行。
- 管理提升：电磁钥匙盒内置的存储卡记录了每次取钥匙的时间、压力值及操作人ID（通过刷卡解锁），实现了检修作业的可追溯。车间将此数据纳入月度安全绩效考核。
该企业集团HSE总监在年度总结中评价：“皮斯安的钥匙联锁系统用最简单的物理逻辑解决了最危险的作业环节。以前我们培训一百遍‘先泄压后开盖’，不如这一把锁管用。”
五、结语
针对反应釜检修中“带压开盖”这一长期存在的行业痛点，皮斯安（广州）安全技术有限公司以压力开关、电磁钥匙盒和机械编码锁为核心，构建了一套强制顺序联锁方案。该方案不依赖人员责任心，而是从物理上切断违章操作的可能性，同时兼顾了紧急情况下的应急旁路。案例表明，在流程工业的高危作业场景中，钥匙联锁是一种投资可控、效果直接、易于被一线人员接受的安全升级路径。对于其他涉及压力容器、危险化学品装卸等需要严格操作顺序的场合，该方案具有良好的可复制性。
